4545-2N90工業鋁型材,歐標,（槽10）4545-2N90工業鋁型材主要應用于工業鋁型材框架結構的快速組裝，結合多種規格連接件配件，可實現多種連接方式，實現工業鋁型材快速組裝系統，便于工程師對于框架構想的快速實現。

文件名稱	上傳時間	操作

自動化輸送系統選型手冊	2018/08/31	下載
工業扶梯踏步走臺系統	2018/08/31	下載
工業圍欄安全防護系統	2018/08/31	下載
鋁合金精益管/線棒選型手冊	2018/08/31	下載

產品描述
加工工藝
工業鋁材
配件推薦
物理參數計算


4545-2N90工業鋁型材主要應用于工業鋁型材框架結構的快速組裝，結合多種規格連接件配件，可實現多種連接方式，實現工業鋁型材快速組裝系統，便于工程師對于框架構想的快速實現。

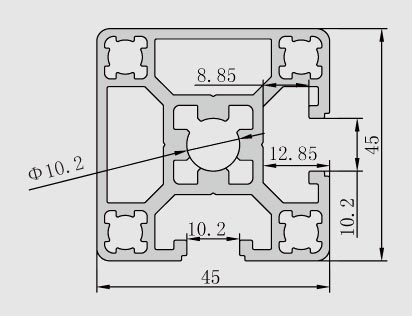

4545-2N90輕型工業鋁型材圖片		4545-2N90輕型工業鋁型材參數


鋁型材型號	材質	重量	慣性矩	慣性矩	彎矩	彎矩	訂貨編號
profile	material	weight	Ix(cm4)	Iy(cm4)	Wx(cm3)	Wy(cm3)	order.NO.
45×45-2N90	鋁AL（6063-T5）	2.45kg/m	18.27	18.27	8	8.24	P10-4545-2N90

產品推薦：鋁型材工作臺鋁型材貨架扶梯檢修平臺安全防護圍欄工業鋁型材框架

無標題文檔

APAS工業鋁型材簡易選型表：

說明：
I. 圖中共有六個參數值：變形量決定因素： 1.承受力F（N） 2.鋁型材長度L（mm） 3.承載力與鋁型材長度的交點 4.所選鋁型材慣性矩I（cm4） 5.從交點垂直延伸到底部的直線 6.不同承受方式的鋁型材變形量f(mm)
II.可通過參數中的任意三個，查出另一個參數的極限值。舉例：選用APAS-8-4080W鋁型材， L=1000mm，加載荷F=2000N，從圖表中可輕易查出鋁型材的三種支撐狀態下最大變形量。

無標題文檔



APAS工業鋁型材受力變形量計算：

在選用APAS工業鋁型材時，變形量將是一個重要的選擇依據，根據下列計算公式，很容易計算出鋁型材自重與受力的情況下所產生的變形量。

m 鋁型材線性密度（kg/cm3） F 載荷（N） L 鋁型材無支撐長度 E 彈性模量（68600N/mm2） I 集合慣性（cm4） Z 載面慣性（cm3） g 9.81N/kgf f 變形量

* 靜載荷狀態下的鋁型材變形量計算：

* 無載荷狀態下的鋁型材變形量計算：

* 鋁型材最大允許彎曲應力：σmax<200N/m3

* 計算舉例：選用APAS-10-4545鋁型材，長度L=500mm，載荷F=800N（1kgf=9.81N）,兩端固定支撐
